布線系統對于數據中心可靠性的探討

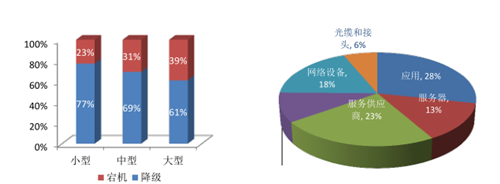

        奈圖爾科技（www.landsail-led.com）整理消息：眾所周知，合理地選擇布線系統，可以最小化降低網絡宕機時間。雖然網絡布線和接頭只占宕機總時間的6%，布線系統卻能夠影響網絡設備，安全和服務器等。數據中心管理員最大的擔心之一是系統宕機，系統宕機會帶來巨大的損失。

        為了保證布線系統可靠性，數據中心使用的預端接產品必須滿足TIA/EIA 568-C.3的標準，以及IEC 61300-2-22光纖互連器件和無源器件--基本測試和測量程序第2-22部分對溫度變化的性能測試。典型的數據中心采用預端接的主干光纜和即插即用的模塊。這些預端接的主干光纜由室內光纜和MTP接頭在工廠組裝。

IA/EIA 568-C.3標準

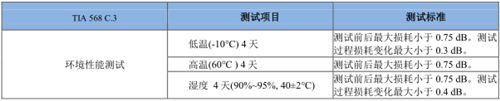

        TIA/EIA-568.C.3標準包含了布線系統中光纜接頭，適配器和光纜組件的光學，機械和環境性能要求，環境性能要求如下表，本文主要比較了環境性能測試的結果。

IEC 61300-2-22標準

        IEC 61300-2-22標準光纖互連器件和無源器件--基本測試和測量程序第2-22部分對溫度變化的性能測試如下：

測試樣品

        對比測試樣品一：康寧主干光纜：5 套 12芯的MTP 主干，長度100米，每根主干光纜監測3根光纖。

        對比測試樣品二：Y公司主干光纜：2套 12芯單模MTP 主干，一套長度50米，一套長度100米，每根主干光纜監測3根光纖。

測試過程和結果

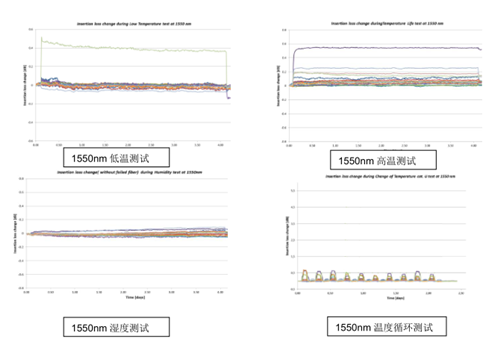

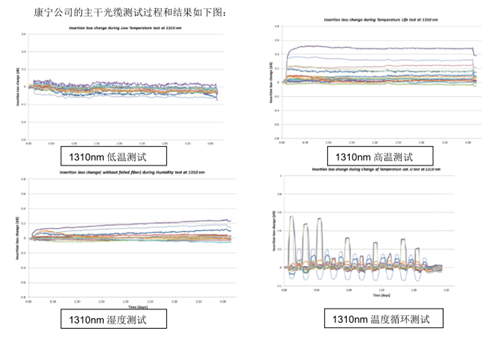

康寧公司的主干光纜測試過程和結果如下圖：

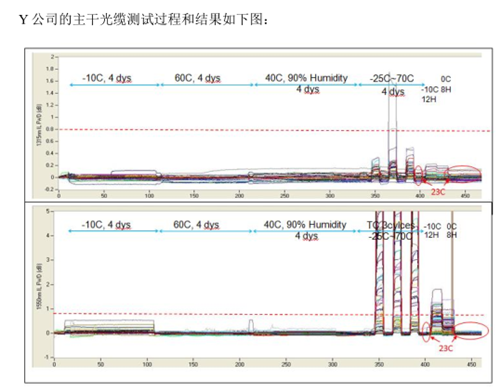

Y公司的主干光纜測試過程和結果如下圖：

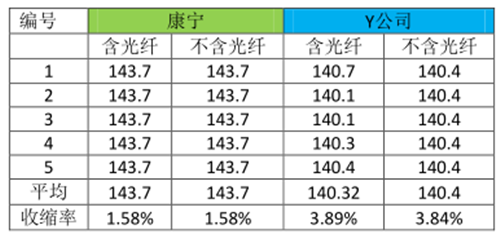

        康寧和Y公司的主干光纜都通過了TIA/EIA 568-C.3的測試標準，也通過了IEC 61300-2-22 cat. U的測試標準。Y公司主干光纜的插損在低溫（-20℃）時超過了5dB，主要原因是外皮在低溫收縮引起。ANSI/ICEA S-83-596室內光纜標準對于光纜的纜皮收縮率要求是低于5%。取樣長度15CM，在樣品兩端做上可測量記號， 并記錄記號間的長度，放入85℃ 烘烤4H，取出后常溫放置1H，測量兩記號間長度。

        從這個測試結果可以發現Y公司的纜皮收縮率是康寧公司的2倍以上。纜皮收縮導致光纖宏彎產生宏彎損耗，纜皮收縮率大的主干光纜在低溫存儲或航空運輸中，纜皮收縮對光纖產生應力，對于數據中心布線系統長期可靠性產生風險。
