產品信息

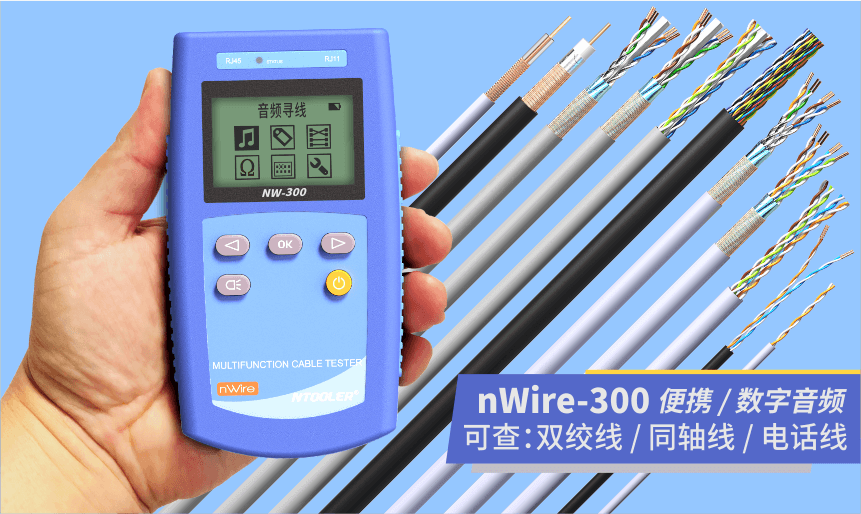

奈圖爾 | NTOOLER^? nWire-300尋線儀，OOK數字音頻技術 ！

   nWire-300 功能亮點

  · 音頻尋線 -- OOK數字音頻調制方案，1Khz/2Khz高頻數字音頻輸出、強濾波設計、支持4種音調變換、可帶電尋線；

  · 線纜ID標識（CABLE ID） -- 可以快速尋找出線纜ID（編號），一次性可標識≤16個線纜ID；

  · 線序繪圖 -- 圖形化顯示雙絞線、電話線等線纜的線序連接情況 ，直觀查看斷線、錯接、串繞、岔線情況；

  · 端口閃爍 -- 通過與交換機指示燈同頻閃爍，識別被測網絡線纜對端連接的交換機端口；

  · 環阻測量 -- 通過RJ11接口對PSTN/XDSL線路進行電阻值行測試，也可代替萬用表對其他線材進行電阻值測試；

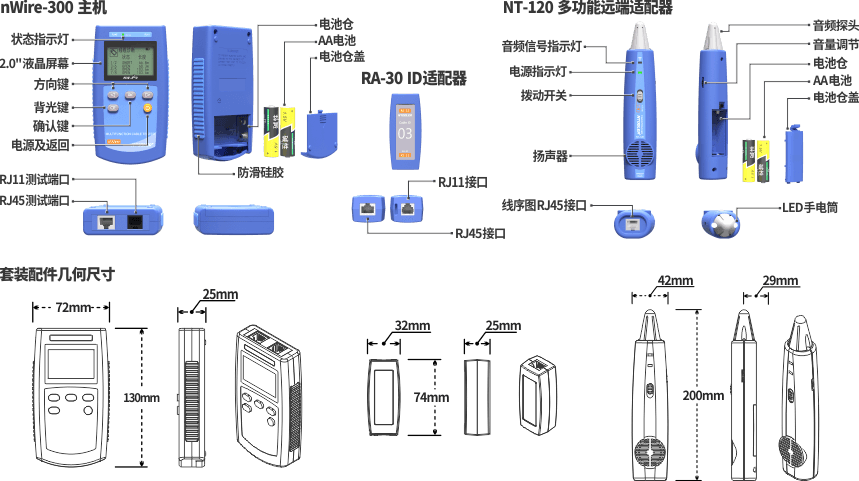

   nWire-300 外觀及界面

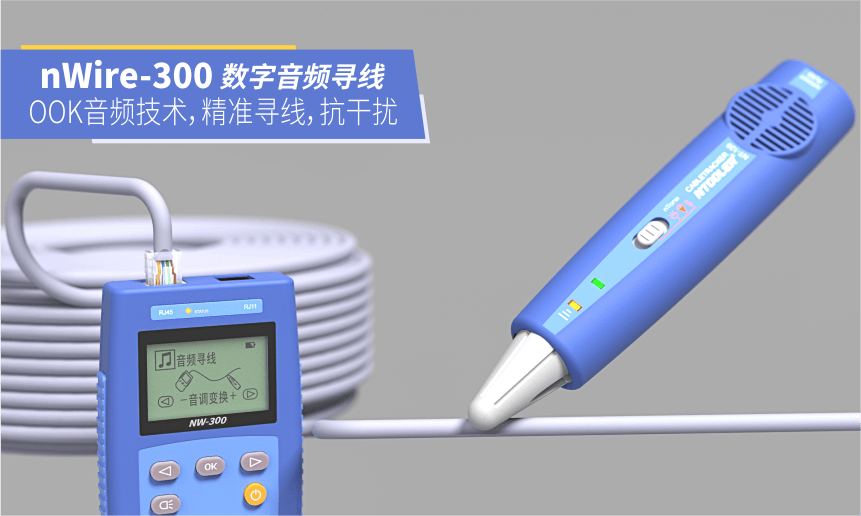

   nWire-300 音頻尋線

音頻尋線 - 概述

  · 基于OOK數字音頻技術，相對于市面常見的“模擬音頻尋線”，具有超強抗干擾能力；

  · nWire-300主機頂部狀態指示燈與音調變換頻率同步閃爍；

  · 需搭配NT-120多功能遠端適配器（尋線器）使用；

  · NT-120多功能遠端適配器（尋線器）自帶兩顆LED照明光源；

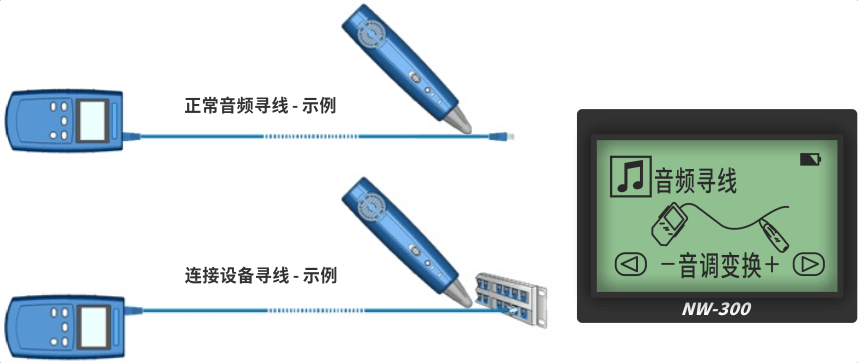

音頻尋線 - 圖例

   nWire-300 線纜標識（Cable ID）

線纜標識 - 概述

  · Cale ID可以快速的在多條線纜中標識出目標線纜；

  · 需搭配RA-30 ID適配器使用;

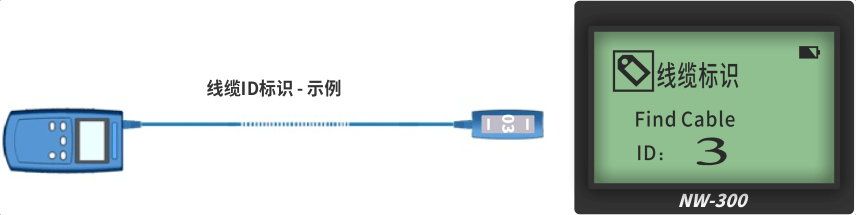

線纜標識 - 圖例

   nWire-300 線序繪圖

線序繪圖 - 概述

  · 相對于傳統LED指示燈模式的線序測試，nWire-300線序繪圖功能更加快速、直觀和準確；

  · 需搭配NT-120多功能遠端適配器（標配）或 RA-20A遠端適配器使用（選配）;

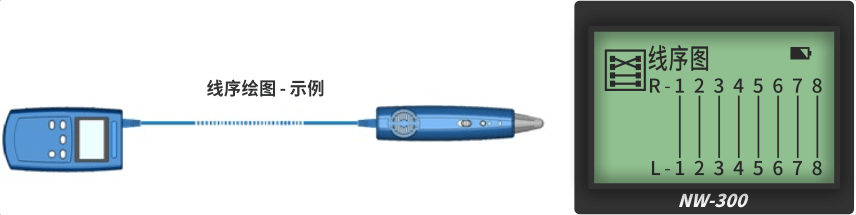

線序繪圖 - 圖例

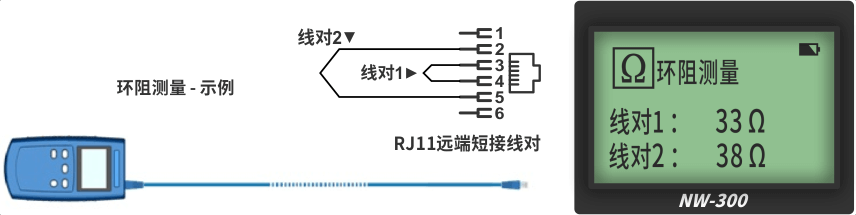

   nWire-300 環阻測量

環阻測量 - 概述

  · 測量線纜電阻值，為判斷線路連通可靠性提供物理參考；

  · 測量之前，請先根據下方圖示短接遠端對應線對金屬線線頭；

環阻測量 - 圖例

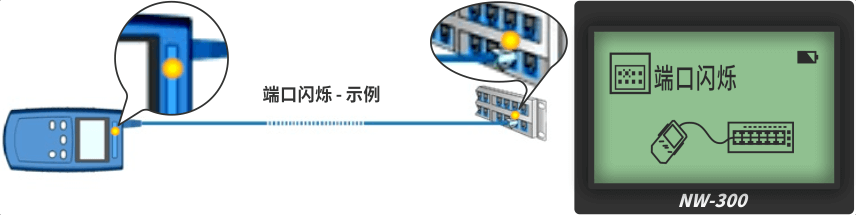

   nWire-300 端口閃爍

端口閃爍 - 概述

  · 快速定位以太網線纜所連接的交換機端口；

  · nWire-300主機連接交換機后，主機內置的網絡適配器將以10/100M自動協商的模式循環開啟和關閉；

  · nWire-300主機的狀態指示燈將與交換機端口指示燈同步閃爍，用于識別對應端口；

端口閃爍 - 圖例

   nWire-300 液晶顯示

液晶顯示 - 概述

  · 2.0" 點陣液晶屏幕，分辨率128×64；

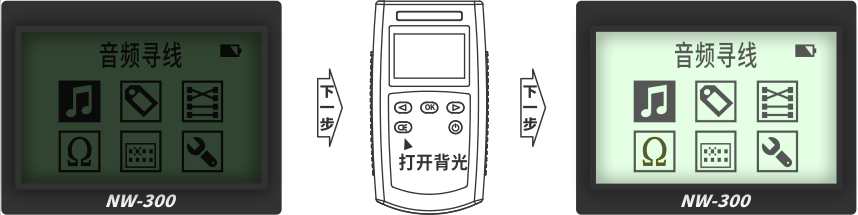

  · 自帶白色背光，在光線較弱的環境下，依然清晰顯示測試數據；

液晶顯示 - 圖示

   nWire-300 系統設置

  · 聲音背光設置；

  · 英文中文切換；

  · 設備信息查看；

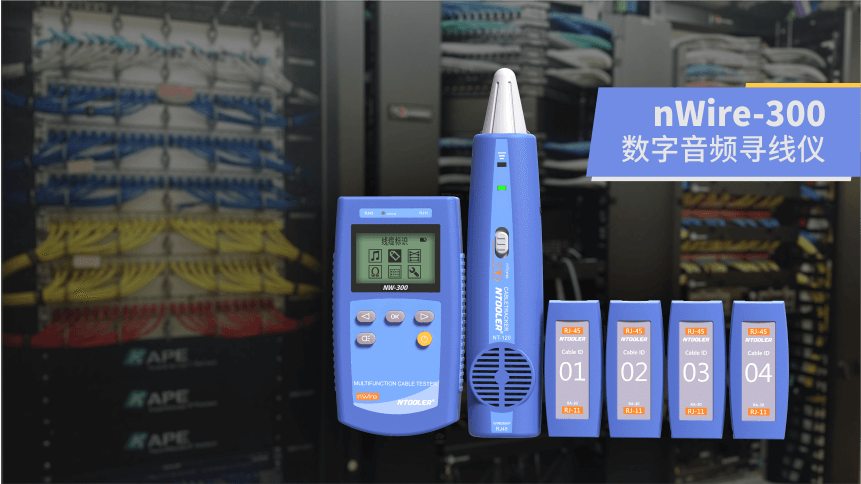

   nWire-300 標準配件

  · nWire-300 尋線儀主機 * 1；

  · NT-120 多功能尋線器 * 1；

  · RA-30 線纜ID適配器 * 4（ID1~ID4）；

  · RJ 45 轉接線 * 1；

  · RJ 11 轉接線 * 1；

  · 鱷魚夾 轉接線 * 1（鱷魚夾接RJ45的4/5線對）；

  · 帆布加厚工具包 * 1；

  · 產品使用手冊/保修卡 * 1；

   nWire-300 選購配件

  · RA-30 線纜ID適配器 * 6（ID5~ID10）；

  · RA-30 線纜ID適配器 * 6（ID11~ID16）；

   nWire-300規格參數

   nWire-300 圖集欣賞
