產品信息

奈圖爾 | NTOOLER^? nLink-830網絡測試儀，10秒找出網絡連通故障 ！

   nLink-830 功能亮點

  · 自動測試 -- 互聯網、局域網、線纜故障及通訊質量一鍵自動測試；

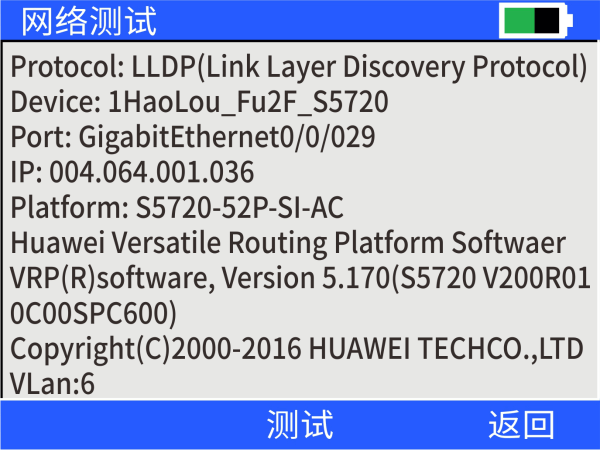

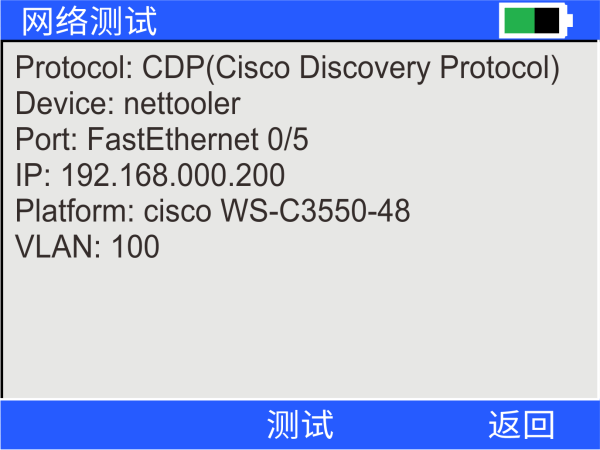

  · 鄰居設備發現 -- 自動識別并顯示交換機的名稱、端口號、固件版本、IP、MAC、VLAN等多項信息；

  · 設備發現協議 -- 支持LLDP（IEEE鏈路層）以及CDP（Cisco^?）等；

  · Internet通訊測試 -- 鏈接預設的URL頁面，已排查DNS及HTTP連接故障；

  · 數據丟包測試 -- 通過持續ICMP協議PING測試，圖形化顯示網絡通訊的連通性及穩定性；

  · 雙絞線數據負載測試 -- 雙絞線滿負荷數據負載測試，了解線纜在不同鏈接速率下的通訊負載能力；

  · 雙絞線質量測試 -- 自動的阻抗及反射率測試，雙絞線質量數據輔助驗證；

  · 雙絞線故障檢測 -- 基于TDR技術（時域反射），單端測試雙絞線長度及故障點（短路或斷線位置，精度0.8米）；

  · 實用工具：PoE測試、鏈路識別、OOK音頻尋線、線纜ID識別、網絡測試報告打印等；

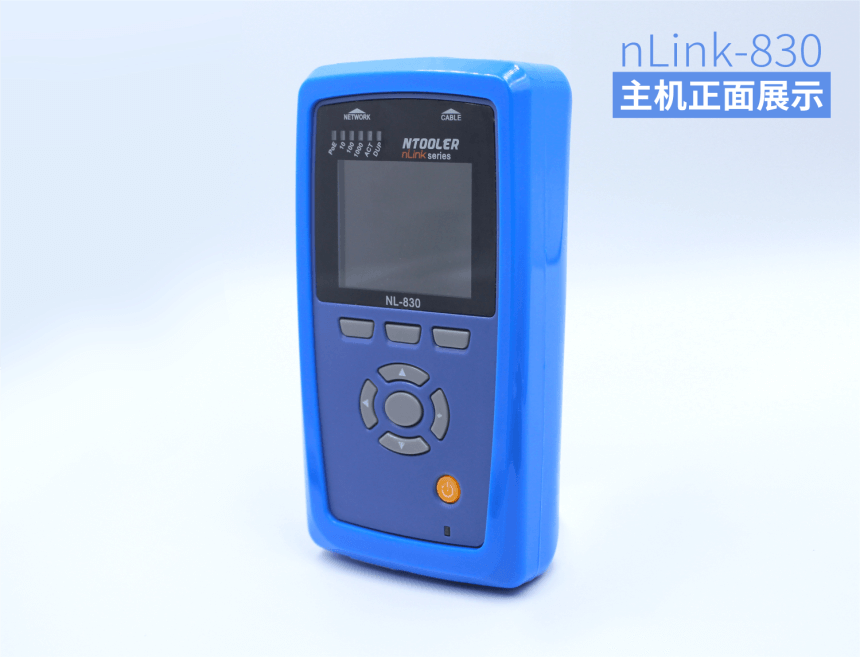

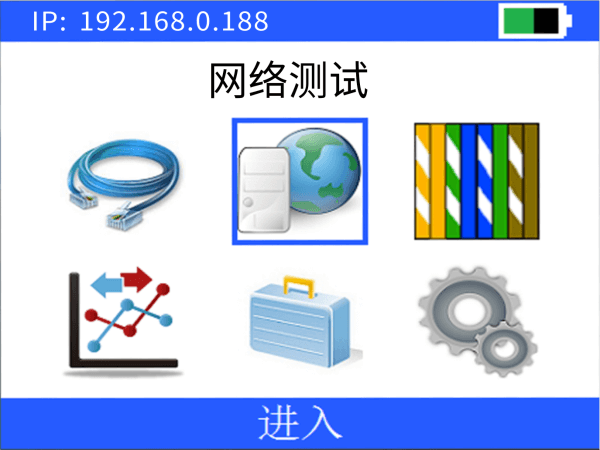

   nLink-830 外觀及界面

   nLink-830 網絡測試

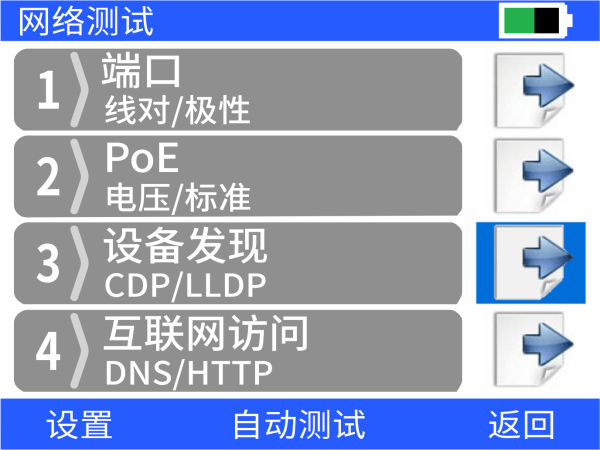

網絡測試 - 概述

  · 通過以下4個子項目測試步驟，顯示網絡設備信息或驗證網絡鏈路可用性；

  · 4個子項目可以使用一鍵自動測試，也可以單獨進入子項目手動測試；

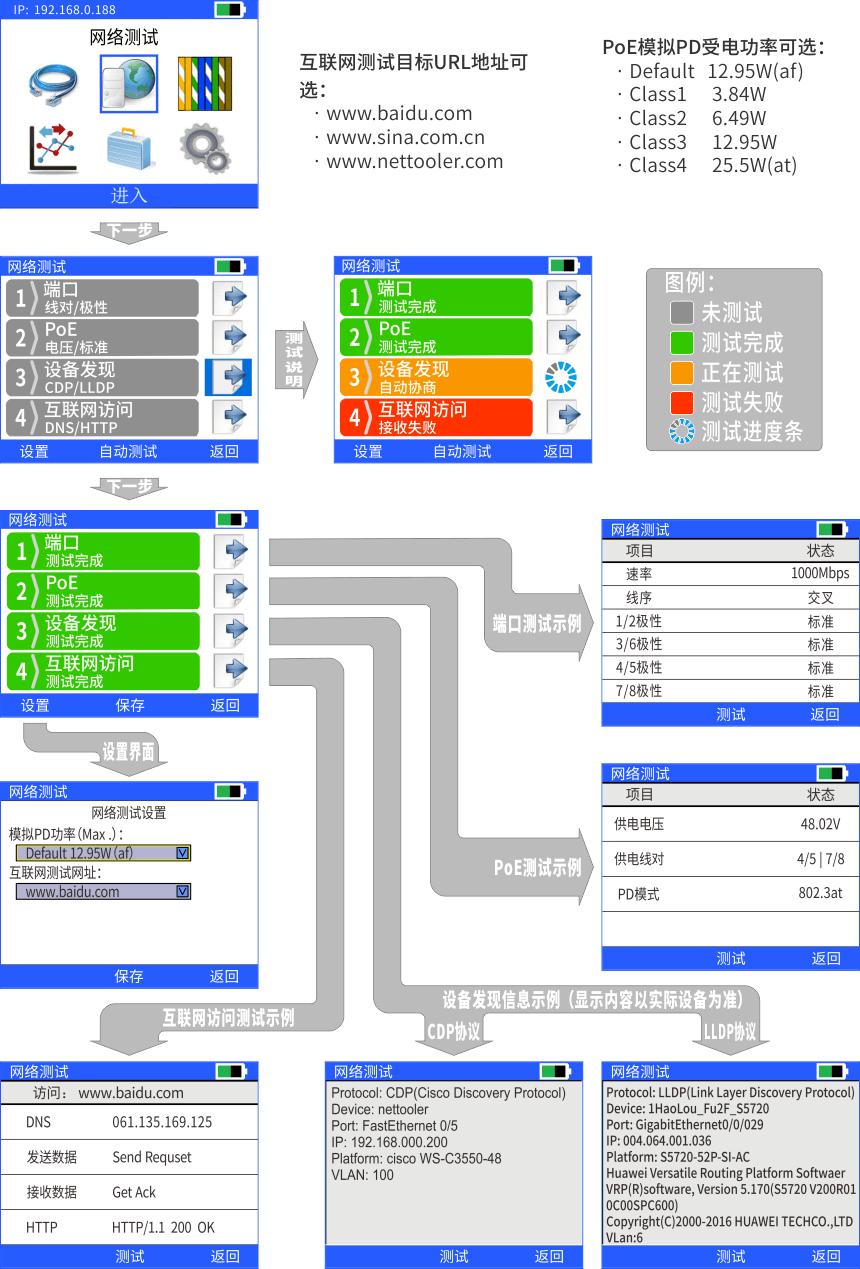

網絡測試 - 圖解

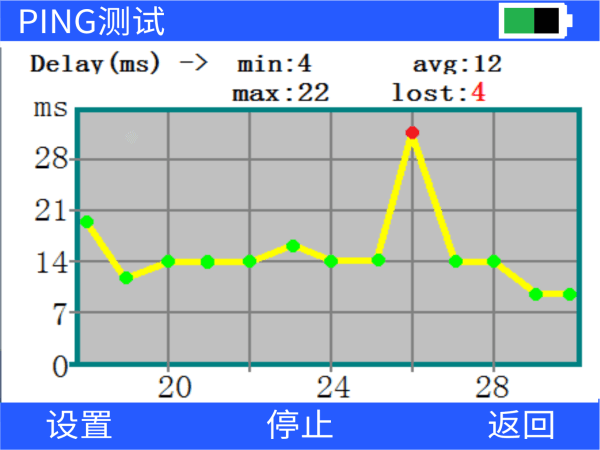

   nLink-830 ping功能

ping測試 - 概述

  · 通過設置ICMP數據包選項，對目標ip節點進行ping測試，以判斷目標ip節點的連通性或穩定性；

  · 設置選項包括：Dest.IP、Rkt Size、TTL（Time to Live)、TimeOut等；

  · 圖形化直觀顯示，y軸坐標為數據包延時（ms），x軸坐標為發送數據包；

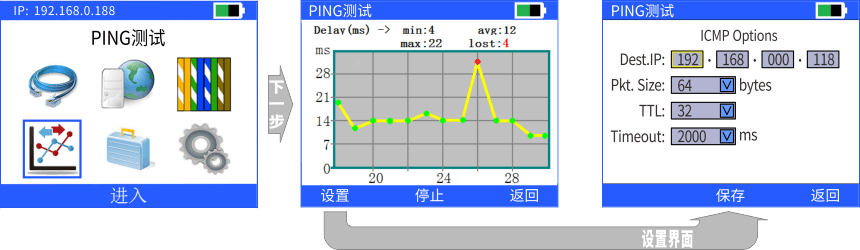

ping測試 - 圖解

  · 注：使用ping測試功能之前，需先正確設置nLink-830本機ip；

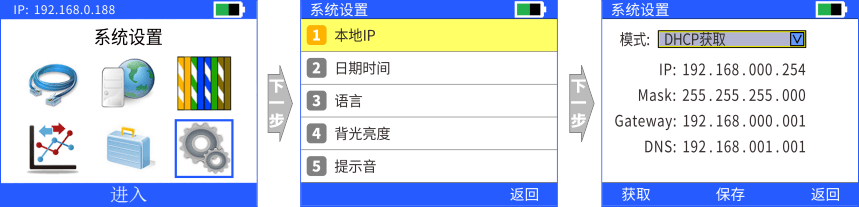

   nLink-830 DHCP獲取

DHCP獲取 - 概述

  · 如果網絡中存在DHCP服務器，可以通過nLink-830主機的DHCP功能自動獲取本機ip；

  · 也可以手動設置nLink-830主機的ip、子網掩碼、網關、dns服務器地址等；

DHCP獲取 - 圖解

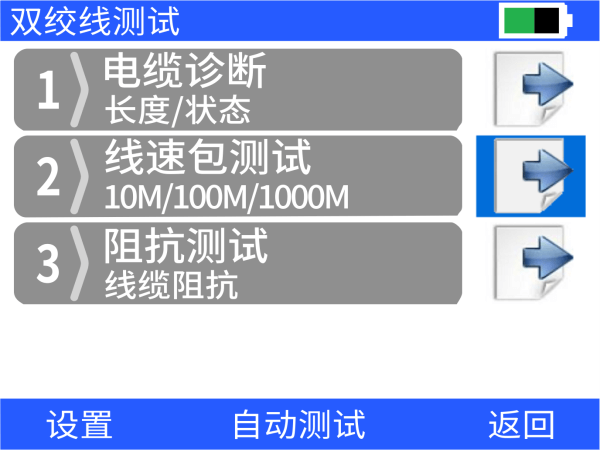

   nLink-830 雙絞線測試

雙絞線測試 - 概述

  · 通過以下3個子項目測試步驟，檢測以太網線纜故障或驗證以太網線纜質量數據；

  · 3個子項目可以使用一鍵自動測試，也可以單獨進入子項目手動測試；

雙絞線測試 - 圖解

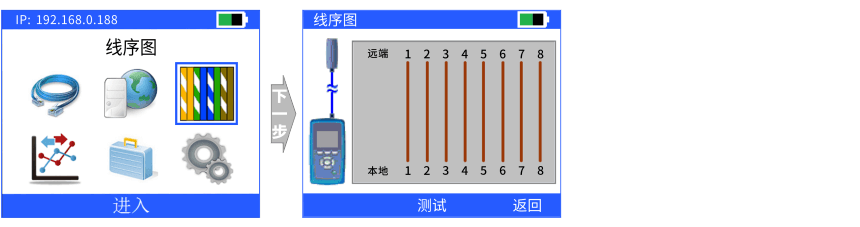

   nLink-830 線序繪圖

線序繪圖 - 概述

  · 圖形化顯示雙絞線線對連接狀態；

  · 雙絞線對端需配合RA-20A線序適配器（標配）進行測試；

  · 常用用于測試雙絞線連接故障或網絡條線類型；

線序繪圖 - 圖解

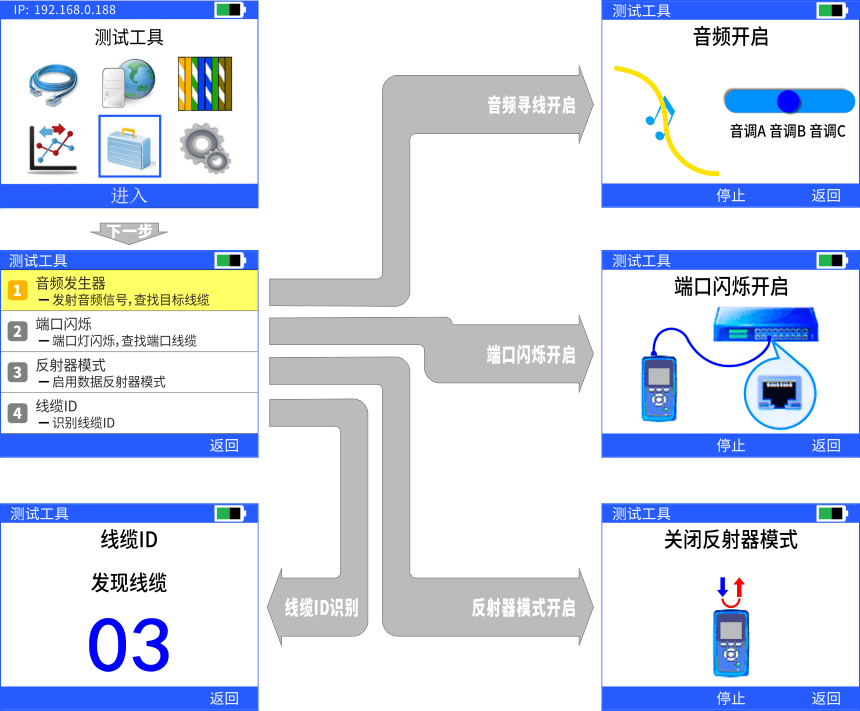

   nLink-830 測試工具

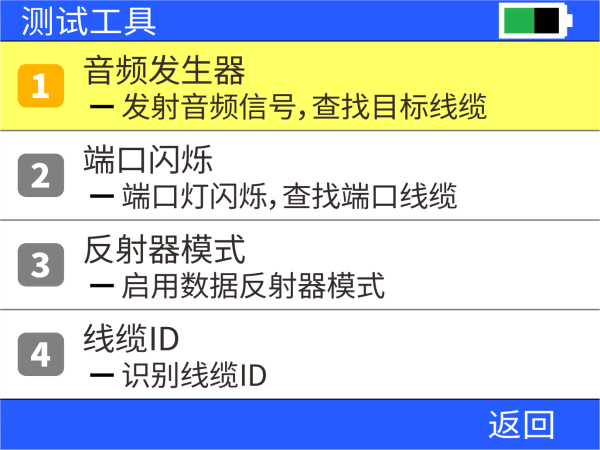

測試工具 - 概述

  · 集合以下4個實用測試工具，便捷進行網絡線纜的查找、定位、標識等工作；

  · 音頻尋線功能，需搭配NT-120音頻尋線器使用（選配）；

  · 線纜ID標識功能，需搭配RA-30標識ID模塊使用（選配）；

測試工具 - 圖解

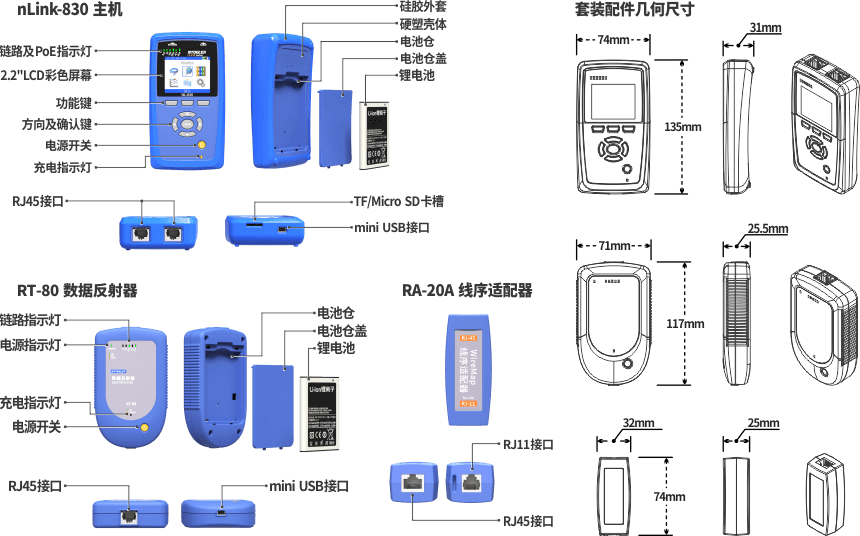

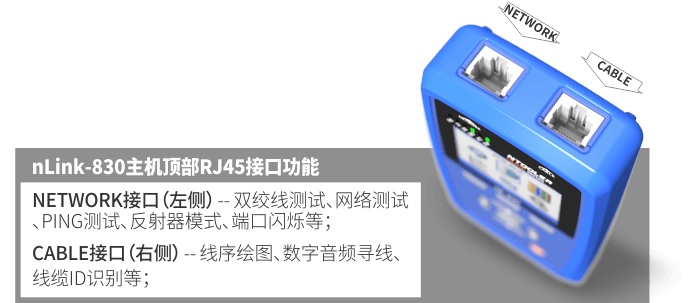

   nLink-830 測試接口

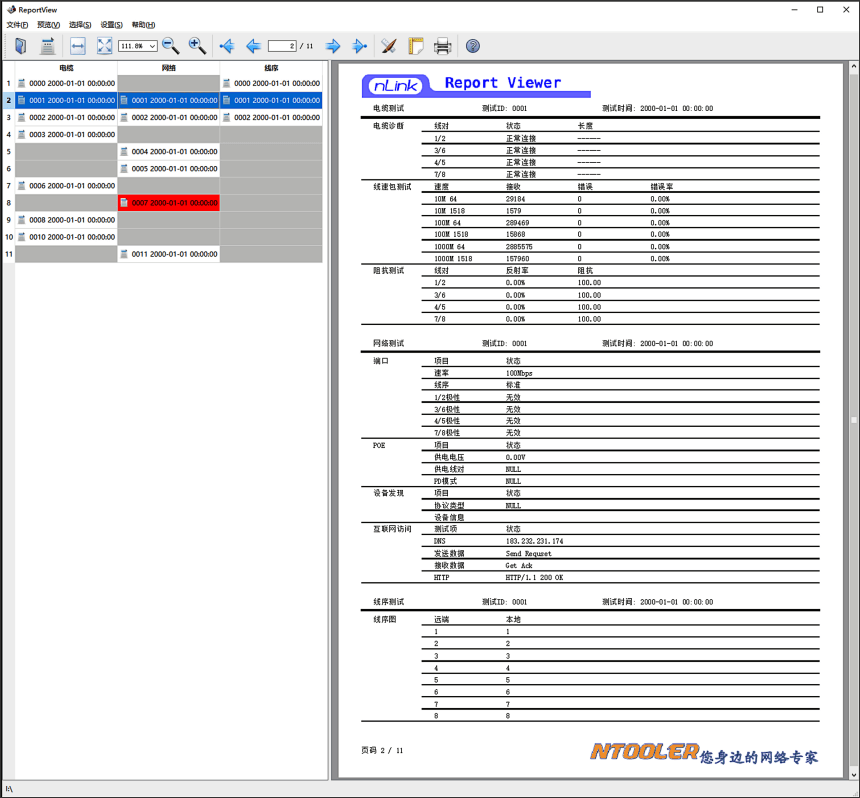

   nLink-830 數據管理及輸出

數據管理及輸出 - 概述

  · 使用nLink-830 套裝附送的ReportView客戶端軟件，對測試數據進行管理；

  · 數據保存：按需要對測試結果進行保存操作；

  · 數據歸檔：對雙絞線測試、網絡測試、線序測試等結果自動歸檔；

  · 數據管理：可查看、導出、打印以上項目的測試報告；

數據管理及輸出 - 圖例

   nLink-830 測試數據存儲

  · 數據存儲介質：Micro-SD（TF）卡；

  · 數據存儲管理：可按照需求刪除文件或創建目錄；

  · 標配1G（可自行更換存儲卡，擴容至8G）；

   nLink-830 系統設置

  · 本地IP設置：自動獲取或手動設置本地IP、子網掩碼、網關和dns服務器地址；

  · 日期時間設置：設置nLink-830主機實時時鐘，測試結果存儲包含測試時間信息；

  · 語言設置：簡體中文 / 英文 切換；

  · 背光亮度：調節nLink-830主機液晶屏背光亮度調節，范圍：10%-100%；

  · 提示音：按鍵音 開啟 / 關閉；

  · 系統信息：顯示產品設備型號，軟硬件版本和本機mac地址；

  · 存儲卡管理：管理存儲卡測試數據工作目錄，創建 / 刪除目錄；

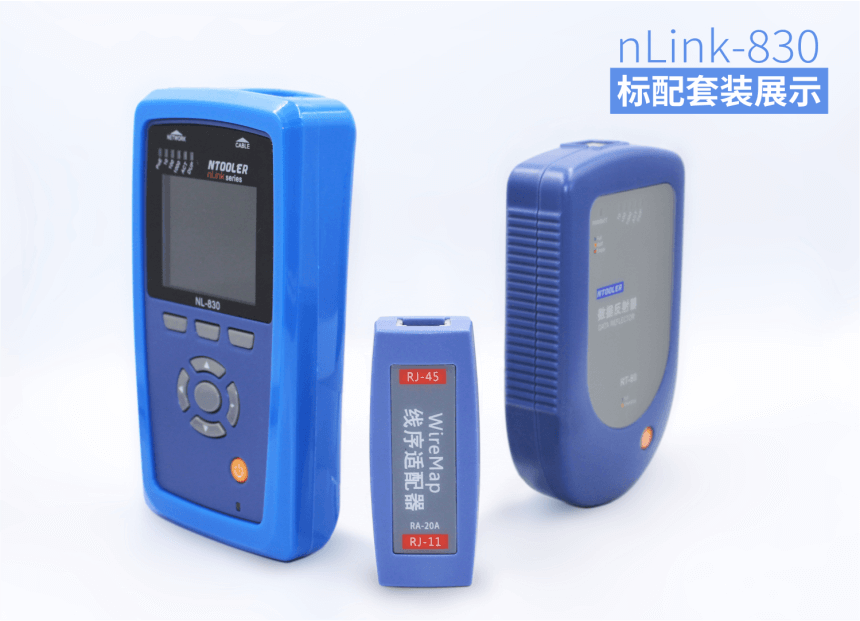

   nLink-830 標準配件

  · nLink-830 網絡自動測試儀 * 1；

  · RT-80 數據反射器 * 1；

  · RA-20A 線序適配器 * 1；

  · 2500mAh 鋰電池 * 2；

  · Micro Usb數據線 * 1；

  · Micro SD卡（1G已安裝) * 1；

  · 1A充電適配器(附贈) * 1；

  · 產品使用手冊 * 1

   nLink-830 選配配件

  · NT-120 多功能音頻適配器；

  · RA-30 電纜ID標識適配器 1~16號

   nLink-830 規格參數

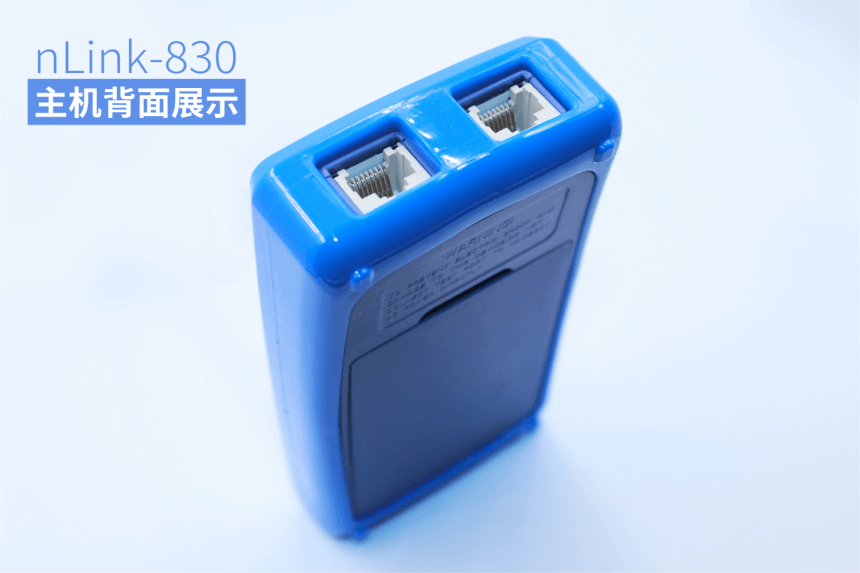

   產品實拍欣賞
