nLink-820網絡測試儀
- 發布時間： 2020-08-07
- 作者： 奈圖爾
- 來源： 奈圖爾原創
- 瀏覽量： （11635）
- 描述： nLink-820網絡測試儀，功能涵蓋ping、DHCP、鏈路監測等以太網鏈路連通測試、網絡線纜測試、PoE供電測試、抗干擾ook數字音頻尋線等，按需保存網絡測試數據，通過Web方式查看...
網店購買
京東店鋪：nLink-820網絡測試儀
產品信息
奈圖爾 | NTOOLER? nLink-820網絡測試儀，自動監測32個目標ip節點！
nLink-820 功能亮點
· 網絡數據丟包測試 -- 通過可設置的icmp數據包選項的ping測試，數據化顯示目標ip節點的連通性及穩定性；
· 多點鏈路監測 -- 通過對多個ip節點循環發送icmp請求的方式，監測≤32個目標ip節點的連通性和穩定性；
· PoE（以太網供電）測試 -- 顯示PSE設備的供電電壓、供電線對及供電模式，支持IEEE802.3af和IEEE802.3at標準；
· 線纜長度及故障位置 -- 基于TDR技術單端測試線對長度及短路點、斷線點距離，精度0.8米（分辨率）；
· 實用工具 -- DHCP獲取、圖形化線序繪圖、抗干擾ook數字音頻尋線、端口閃爍尋線、測試報告打印；

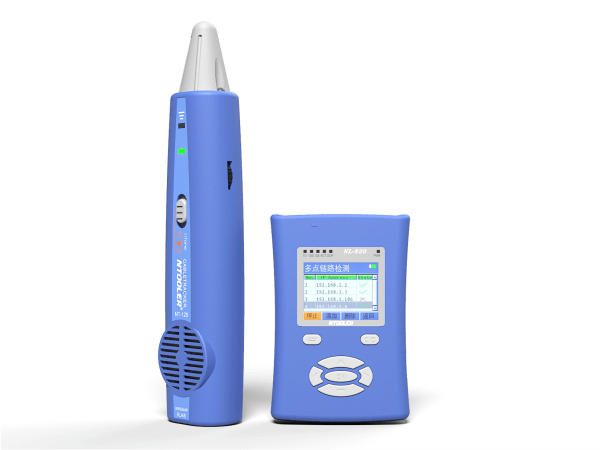

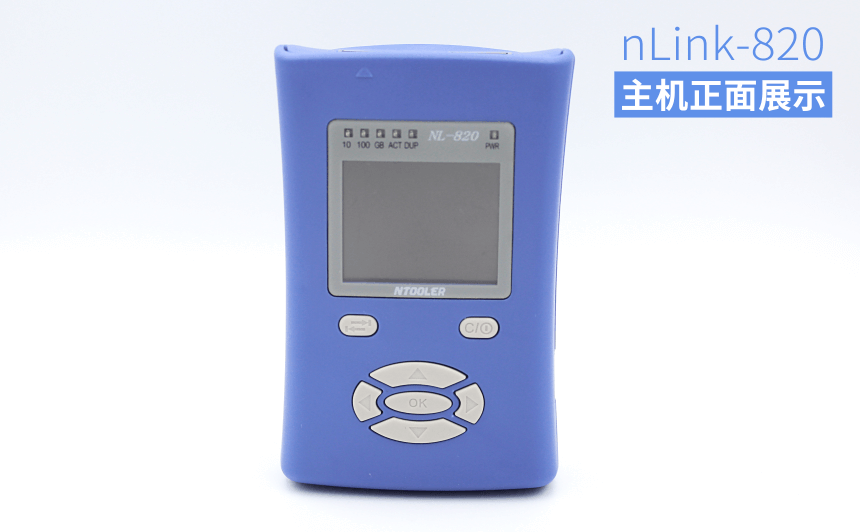

nLink-820 外觀及界面
nLink-820 網絡測試
網絡測試 - 概述
· 通過以下4個子項目測試步驟，顯示網絡設備信息或驗證網絡鏈路可用性；
· ping 及 PoE（以太網供電）測試結果可保存，并可查看、打印測試報告；
| 項目 | 功能說明 |
|---|---|
| PING | 通過定制ICMP數據包選項，檢測目標IP節點的連通性和穩定性； |
| DHCP | 通過DHCP自動獲取本機IP地址配置，驗證DHCP服務器是否可用； |
| 多點鏈路監測 | 通過對多個IP節點循環發送ICMP請求的方式，監測多個IP節點的連通性及穩定性； |
| PoE電壓表 | 測量PSE設備供電狀態（模式 / 線對 / 電壓）； |

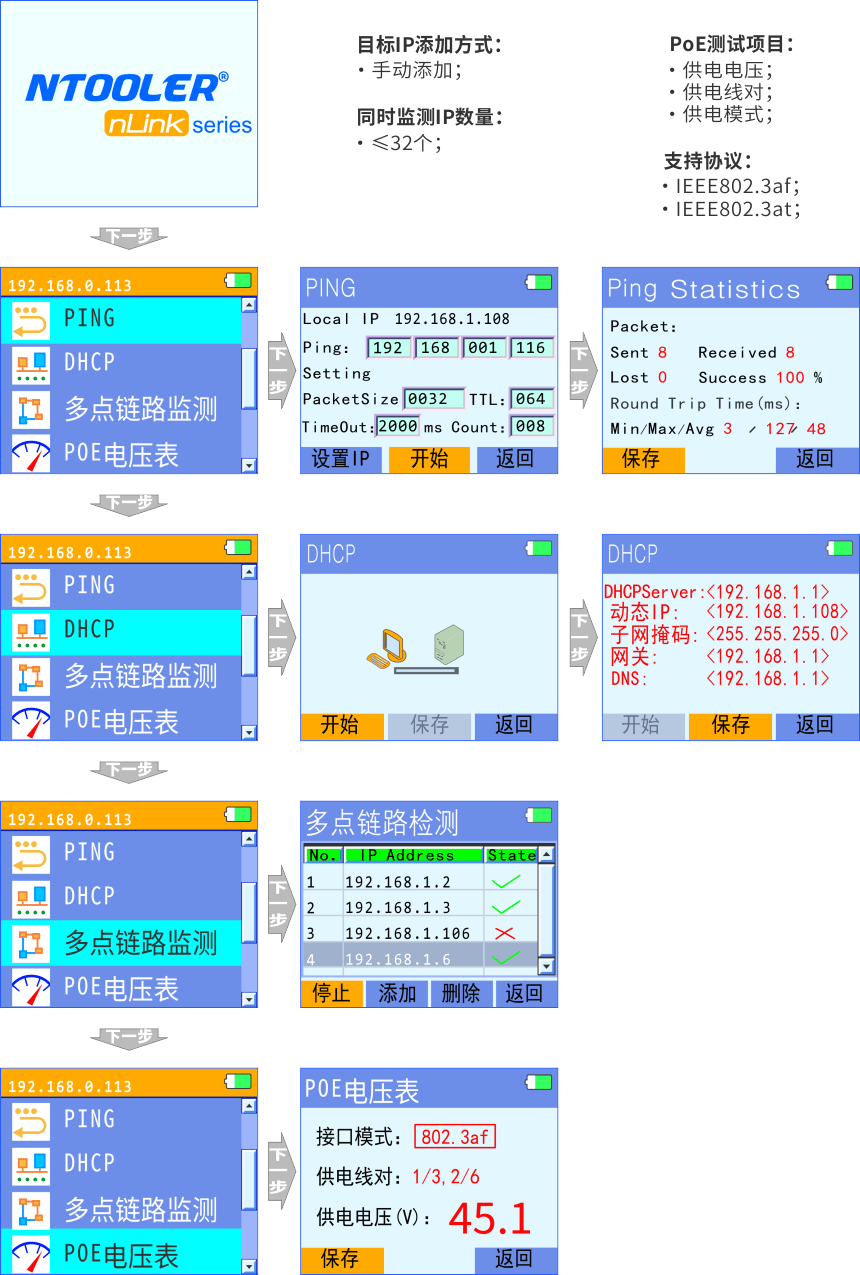

網絡測試 - 圖解
nLink-820 雙絞線測試
雙絞線測試 - 概述
· 通過以下2個子項目測試步驟，檢測以太網線纜故障或驗證以太網線纜質量；
· 電纜診斷測試結果可保存，并可查看、打印測試報告；
| 項目 | 功能說明 |
|---|---|
| 電纜診斷 | 基于TDR技術單端測試線纜長度，及測試開路、短路位置，精度0.8米（分辨率），量程：0.8~180米； |
| 線序繪圖 | 配合NT-120遠端適配器，圖形化顯示雙絞線線對連接是否正確； |

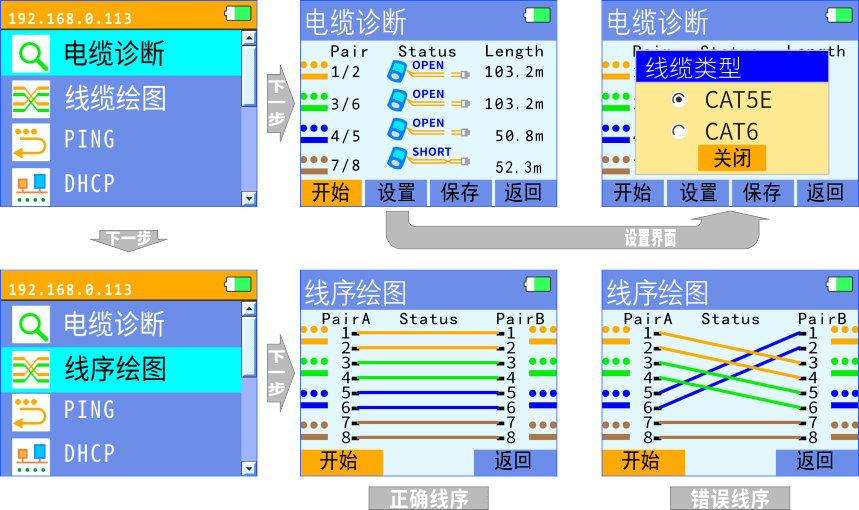

雙絞線測試 - 圖解
nLink-820 測試工具
測試工具 - 概述
· 集合以下2個實用測試工具，便捷進行網絡線纜或網絡端口的查找、定位等工作；
· 音頻尋線功能，需搭配NT-120音頻尋線器使用（標配）；
| 項目 | 功能說明 |
|---|---|
| 端口閃爍 | 通過循環開啟和關閉端口以太網速率協商，使交換機端口指示燈與nLink-820主機鏈路指示燈同步閃爍； |
| 音頻尋線 | 基于OOK數字音頻技術（即On-Off Keying），抗干擾能力強，精準尋找、定位以太網線纜； |

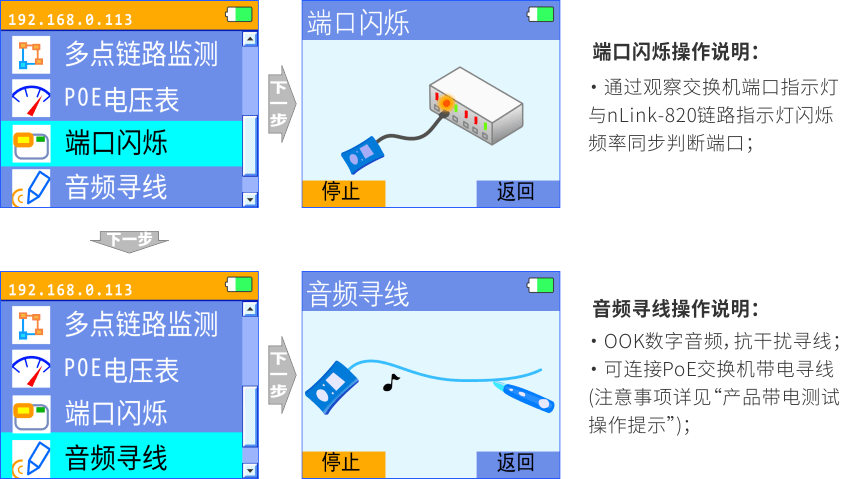

測試工具 - 圖解

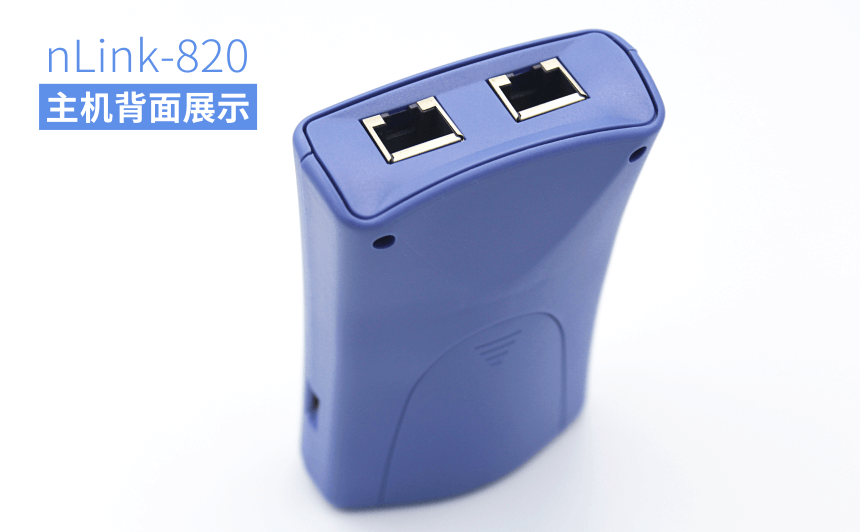

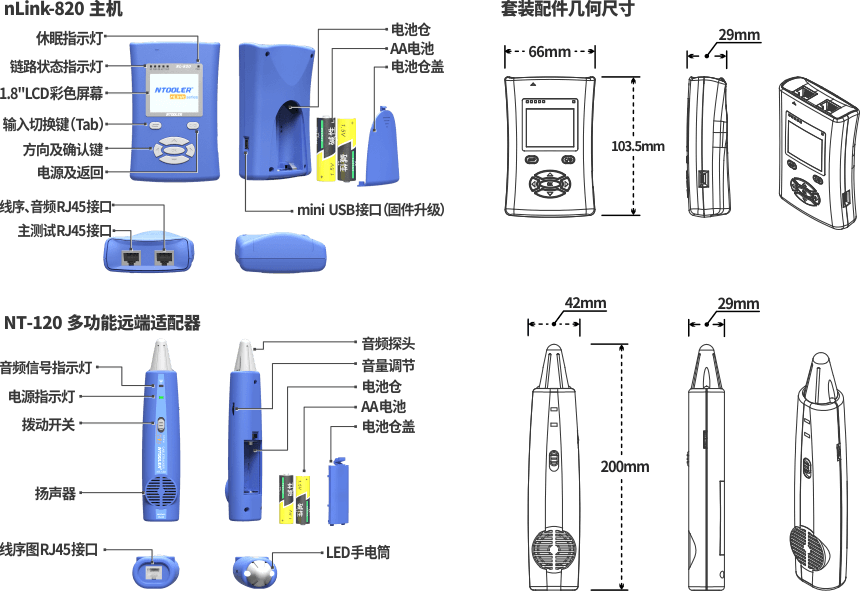

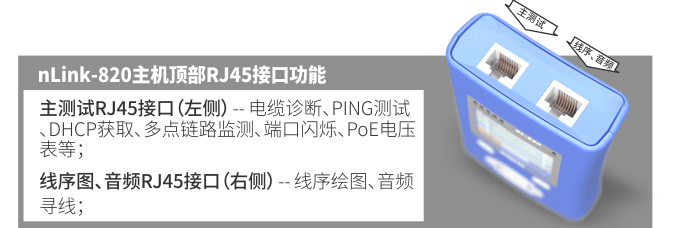

nLink-820 測試接口
nLink-820 數據管理及輸出
數據管理及輸出 - 概述
· 可保存ping、電纜診斷、PoE等測試項目數據；
· 通過Web瀏覽器管理、查看測試項目數據；
· 可以打印測試數據報告，用于輔助驗證網絡鏈路連通狀態；

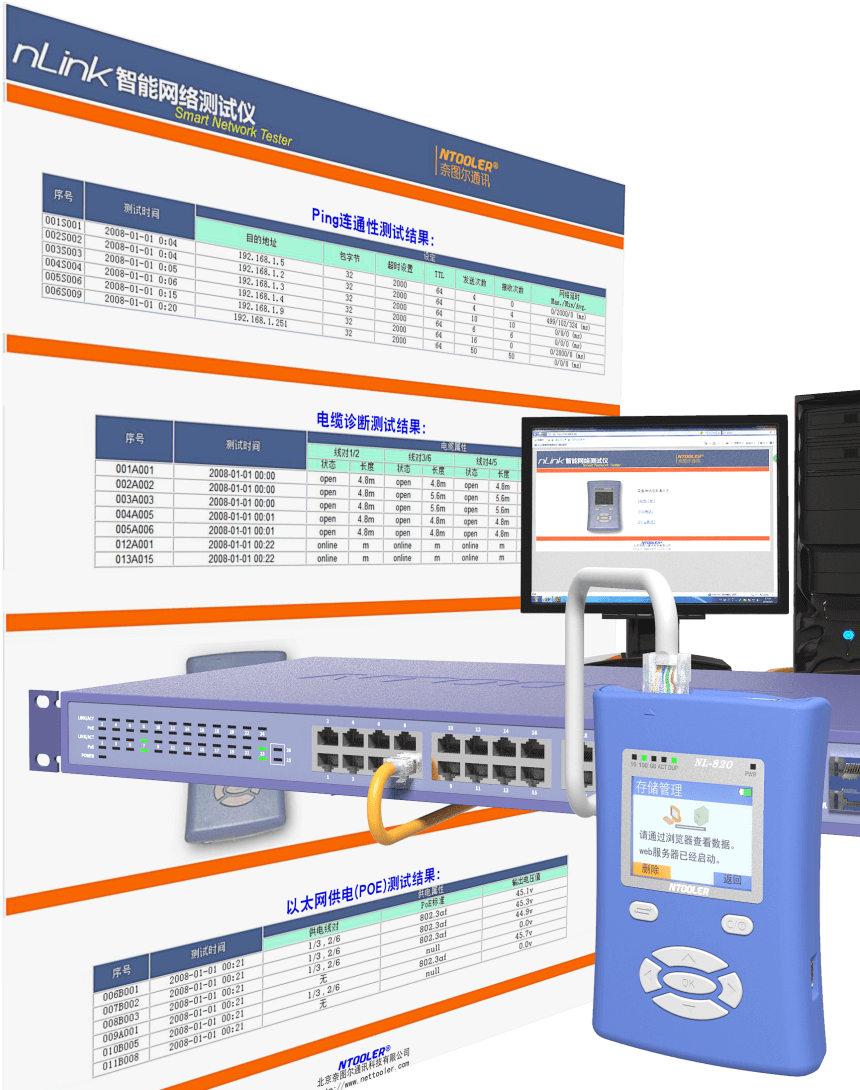

數據管理及輸出 - 圖例

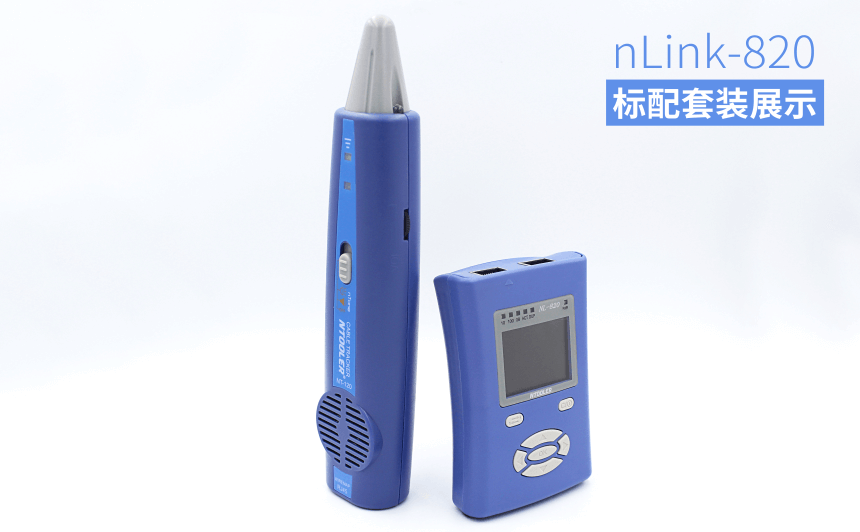

nLink-820 標準配件
· nLink-820 網絡鏈路測試儀 * 1；
· NT-120 多功能音頻適配器 * 1；
· cat6類千兆網絡跳線（1米） * 1；
· 產品保修卡/說明書 * 1；
· 帆布加厚工具包 * 1；
nLink-820 規格參數
| 功能特點 | 網絡測試功能 PING、多點鏈路監測、DHCP、PoE檢測、端口閃爍； |
線纜測試功能： 線纜長度測試、短路位置測試、斷線位置測試、線序檢測、音頻尋線； | |
| 網絡接口 | 10/100/1000BASE-T (IEEE 802.3)自適應端口 ； |
| 支持網絡線纜類型 | UTP Cat5/Cat5e/Cat6；EIA/TIA568A/B； |
| 網絡協議支持 | IPv4，ICMP，DHCP，HTTP等； |
| 線纜測試 | 線對長度、開路、短路、直連狀態標識； |
| 測試技術：TDR( Time domain reflectometry)，時域反射技術； | |
| 長度測量分辨率：約0.8米； | |
| 量程：180米； | |
| POE測試 | 測試內容：供電電壓、供電線對、供電模式； |
| 電壓范圍：0 ～ 60V DC； | |
| 標準：IEEE802.3af，IEEE802.3at，以及非IEEE標準POE跨接供電（經交換機）； | |
| 端口 | RJ45主測試端口 *1、RJ45線序音頻測試端口 *1； |
| 應用程序端口：Mini-USB（固件升級）； | |
| 用戶界面 | 1.8” LCD TFT 彩色液晶顯示，分辨率160×128像素； |
| 鏈路指示LED*5；待機指示LED*1；功能操作按鍵 *7； | |
| 測試數據管理 | 內置存儲； |
| Web方式，查看、導出及打印； | |
| 電源 | 2 x AA 堿性電池 (5#干電池) 或 2 x AA NiCd/NiMH電池 (5#可充電電池) ； |
| 體積 | 103.5x66x29mm； |
| 重量 | 約100g(不包含電池)； |
| 工作環境 | 工作溫度：0 ~ 40 ℃； |
| 貯存溫度：-20 ~ 60 ℃； | |
| 環境濕度：≤95%； |
產品實拍欣賞
